Insights 대시보드 관리자 설명서

Kardian Health Insights는 Xandar Kardian 레이더 센서가 수집한 재실과 활력징후 데이터를 시설 단위로 모아 보여 주는 웹 대시보드입니다. 이 문서는 시설을 개설하고, 센서를 자리에 배정하고, 알림 임계값을 정하고, 사용자 계정을 관리하는 담당자를 위한 안내서입니다.

로그인

브라우저에서 insights.kardian.kr에 접속하면 로그인 화면이 나타납니다. 계정은 관리자가 발급하며, 신규 가입 절차는 없습니다.

1. 1
   이메일 주소를 입력합니다.
2. 2
   비밀번호를 입력합니다. 오른쪽 눈 모양 버튼으로 입력한 값을 확인할 수 있습니다.
3. 3
   보안 인증 영역이 "보안 확인 준비가 되었습니다"로 바뀔 때까지 기다립니다.
4. 4
   로그인을 누릅니다.

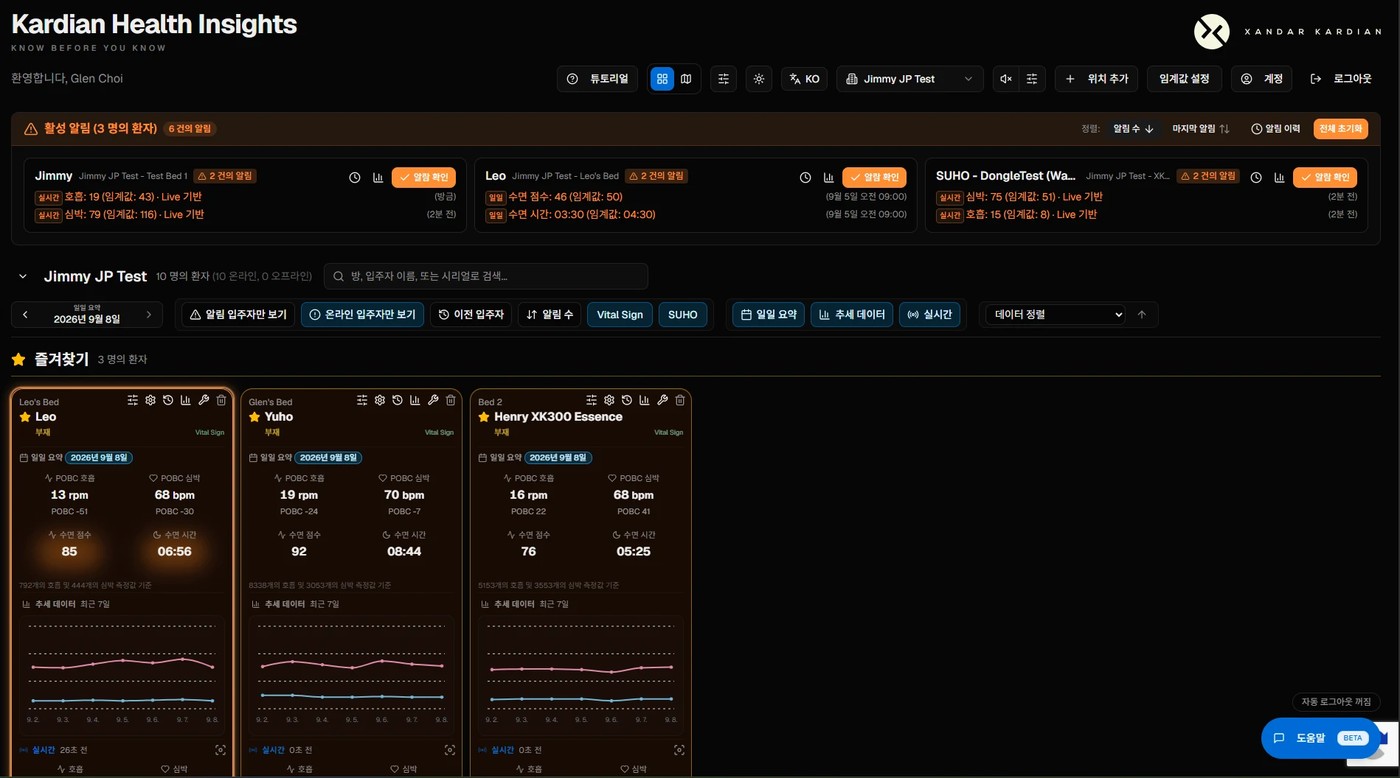

화면 구성

로그인하면 카드 보기가 열립니다. 화면은 위에서부터 상단 바, 활성 알림, 시설 머리글과 필터 줄, 입주자 카드 영역의 네 층으로 이루어집니다.

상단 바

상단 바의 버튼은 왼쪽에서 오른쪽으로 다음과 같습니다.

Insights의 데이터 구조는 세 단계입니다. 시설 안에 위치가 있고, 위치마다 센서 한 대와 입주자 한 명이 연결됩니다.

시설 선택하기

상단 바의 시설 이름을 누르면 시설 목록이 열립니다. 체크 상자로 화면에 표시할 시설을 고르고, 전체 선택으로 모두 켤 수 있습니다. 목록이 길면 검색창을 쓰십시오. 각 항목의 연필 아이콘은 시설 정보를 수정하고, 목록 맨 아래의 시설 추가는 새 시설을 만듭니다.

시설 정보와 하루 경계

목록에서 시설 오른쪽의 연필 아이콘을 누르면 시설 정보 수정 창이 열립니다. 여기서 시설 이름, 주소, 타임존, 그리고 일일 요약 생성 시간을 바꿉니다. 빌딩 ID는 시스템이 부여하는 값이라 수정할 수 없습니다.

센서 설치와 위치 등록

센서는 구입 시 Xandar Kardian이 해당 계정에 미리 할당해 둡니다. 따라서 현장에서 할 일은 센서를 물리적으로 설치한 다음, 대시보드에서 그 시리얼 번호를 자리에 연결하는 것입니다.

1. 1
   센서를 대상 자리에 설치하고 전원을 연결합니다.
2. 2
   상단 바에서 위치 추가를 누릅니다.
3. 3
   시설이 현재 선택된 시설로 채워져 있는지 확인합니다.
4. 4
   위치에 자리 이름을 입력합니다. 예: 104호 침대A.
5. 5
   환자 이름에 입주자 이름을 입력합니다.
6. 6
   센서 시리얼 번호를 목록에서 고릅니다. 아직 어느 자리에도 연결되지 않은 센서만 나타나며, 각 항목에 센서 종류가 함께 표시됩니다.
7. 7
   위치 추가를 눌러 저장합니다.

등록 후 첫 일주일

위치를 새로 등록하면 그날부터 데이터가 쌓이기 시작합니다. 그런데 POBC와 Z 점수는 모두 그 사람의 과거 데이터와 비교해 판단하는 지표입니다. 비교할 과거가 아직 충분하지 않은 첫 일주일 동안은 개인 기준선이 만들어지는 중이므로 알림이 평소보다 자주 발생할 수 있습니다.

횟수만 늘어나는 것이 아닙니다. 비교할 표본이 적으면 어떤 값이 그 사람에게 드문 값인지 가려내는 계산 자체가 불안정해지므로, 이 기간의 POBC와 Z 점수는 판단의 정확도가 떨어집니다. 실제로는 아무 변화가 없는데 알림이 뜨기도 하고, 반대로 살펴야 할 변화를 놓치기도 합니다. 첫 일주일의 알림은 값만 보고 곧바로 판단하지 말고 반드시 입주자를 직접 확인하십시오.

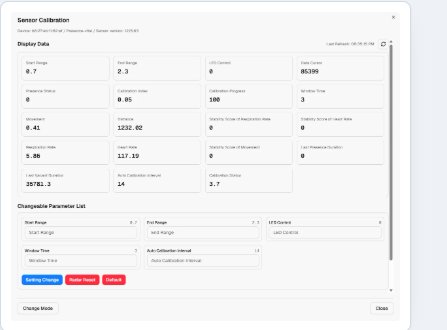

센서 감지 거리 조절

센서의 감지 거리는 기본적으로 3미터로 설정되어 있습니다. 대부분의 자리에서는 이대로 두어도 됩니다. 3미터 안에 들어오지 않아야 할 것이 들어와 있을 때 좁힙니다. 노이즈원이 범위 안에 있는 경우, 또는 침대가 여러 개 붙어 있어 옆 사람이 감지 범위에 함께 들어오는 경우가 대표적입니다. 이럴 때 거리를 2미터나 1.5미터처럼 필요한 만큼 좁혀 두면 범위 안에서 생기는 오인식을 줄일 수 있습니다.

1. 1
   카드 머리글의 렌치 아이콘을 누르거나, 카드를 선택한 뒤 나타나는 패널에서 센서 캘리브레이션을 누릅니다.
2. 2
   아래쪽 Changeable Parameter List의 End Range 칸에 원하는 거리를 입력합니다.
3. 3
   Setting Change를 누릅니다.
4. 4
   약 5초 기다린 뒤 Radar Reset을 누릅니다.
5. 5
   오른쪽 위의 새로고침 아이콘을 누릅니다.
6. 6
   위쪽 Display Data의 End Range가 입력한 값으로 바뀌어 있으면 성공입니다.

즐겨찾기

카드 오른쪽 위의 별 아이콘을 누르면 그 입주자가 목록 맨 위의 즐겨찾기 구역으로 올라옵니다. 시설 규모가 커서 카드가 여러 화면에 걸칠 때, 집중 관찰이 필요한 입주자를 한곳에 모아 두는 용도입니다.

시설 머리글에는 시설 이름과 함께 10명의 환자 (10 온라인, 0 오프라인)처럼 인원과 연결 상태가 표시됩니다. 오프라인은 센서가 서버와 통신하지 않는 상태이므로, 이 숫자가 갑자기 늘면 전원이나 네트워크를 먼저 확인하십시오.

카드 순서와 여러 카드 선택

카드는 끌어다 놓아 순서를 바꿀 수 있습니다. 자주 확인하는 자리를 앞으로 옮겨 두면 목록이 길어도 매번 찾을 필요가 없습니다.

카드를 누르면 선택됩니다. 선택된 카드에는 파란 테두리와 체크 표시가 붙고, 화면 아래에 선택된 인원과 함께 실행할 수 있는 작업이 나타납니다. 여러 자리에 같은 임계값을 적용해야 할 때 하나씩 열지 않아도 됩니다.

평면도 보기

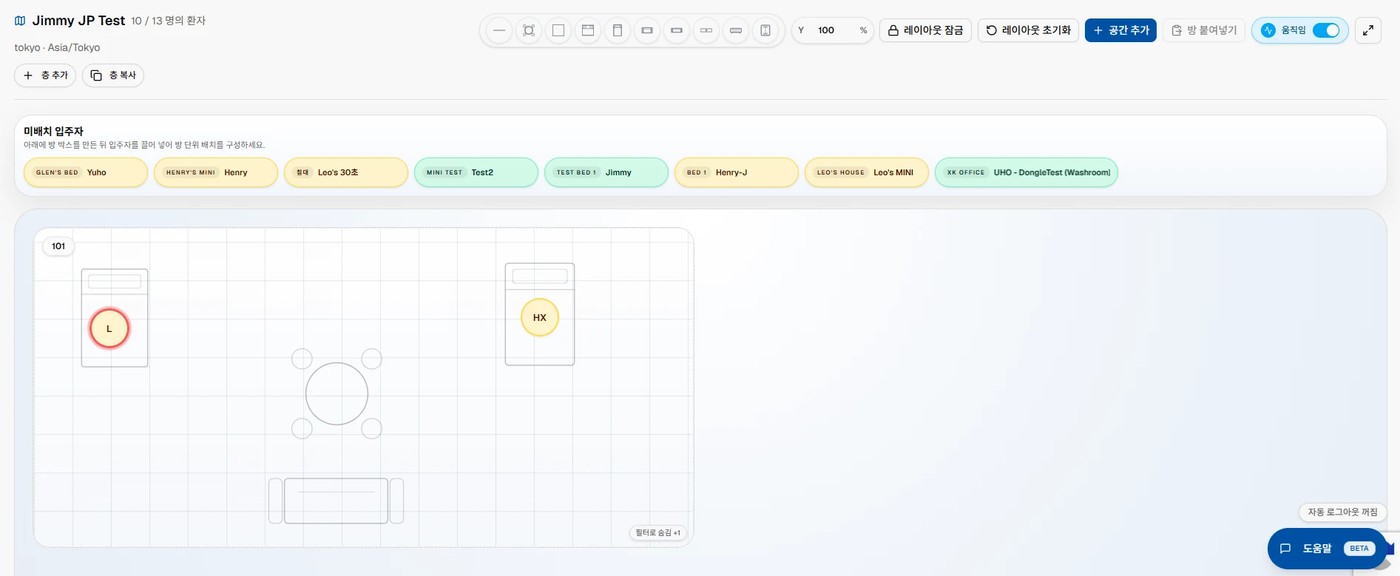

평면도 보기는 카드 대신 방 배치도 위에 입주자를 배치해 보여 줍니다. 상단 바의 지도 아이콘으로 전환합니다.

1. 1
   공간 추가로 방 박스를 만듭니다.
2. 2
   도구 팔레트에서 침대, 테이블, 소파, 문 같은 요소를 방 안에 넣어 실제 배치를 흉내 냅니다.
3. 3
   미배치 입주자 영역의 이름표를 방 안으로 끌어다 놓습니다.
4. 4
   배치가 끝나면 레이아웃 잠금으로 고정합니다.

층이 여러 개면 층 추가로 층을 늘리고, 구조가 같은 층은 층 복사한 뒤 이름만 바꾸는 편이 빠릅니다. 움직임 토글을 켜면 배치도 위에서 각 입주자의 움직임이 실시간으로 표시됩니다.

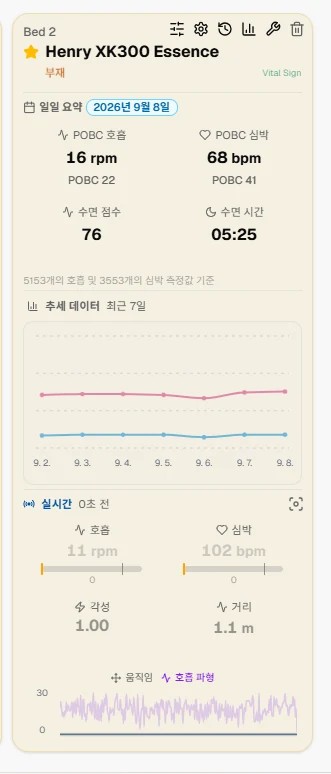

카드 한 장은 입주자 한 명의 어제와 지금을 함께 보여 줍니다. 위에서부터 머리글, 일일 요약, 추세 데이터, 실시간의 네 구역입니다.

머리글

왼쪽 위에 자리 이름, 그 아래 입주자 이름, 그리고 재실 상태가 표시됩니다. 오른쪽 아래 모서리의 Vital Sign 또는 SUHO는 센서 종류입니다. 머리글 오른쪽의 아이콘 여섯 개는 왼쪽부터 지표 설정, 임계값 설정, 알림 이력 보기, 이력 데이터 보기, 센서 캘리브레이션, 환자 삭제입니다.

일일 요약

일일 요약은 하루치를 묶어 계산한 값입니다. 기본 하루 경계는 전날 오전 8시부터 당일 오전 8시까지이고, 집계 결과는 오전 9시경 화면에 반영됩니다. 이 경계는 시설마다 다르게 설정할 수 있으므로 2장의 일일 요약 생성 시간을 보십시오.

POBC 읽는 법

POBC는 Probability of Baseline Change의 약자로, 그 사람의 과거 데이터에 비추어 오늘 값이 얼마나 드문지를 나타냅니다. 값은 -100에서 +100 사이이며, 0에 가까울수록 평소와 같고, 절댓값이 클수록 드물게 나타납니다. 부호는 방향입니다. 양수는 평소보다 높은 쪽으로, 음수는 낮은 쪽으로 벗어났다는 뜻입니다.

같은 1bpm의 변화라도 사람마다 무게가 다릅니다. 평소 값이 좁게 모여 있던 입주자에게는 큰 변화이고, 평소부터 들쭉날쭉하던 입주자에게는 흔한 변화입니다. POBC는 이 차이를 반영하므로, 절대 수치만 보아서는 놓치는 변화를 잡아냅니다.

추세 데이터

Vital Sign 카드의 추세 데이터는 최근 7일의 일일 POBC 값을 두 선으로 보여 줍니다. 평균값이 아니라 POBC입니다. 그리고 알람이 발생한 날에는 붉은 점이 찍힙니다. 오늘 뜬 알람을 해석하려면 지난 일주일 안에 같은 알람이 있었는지가 중요하기 때문에, 이 정보를 카드 단계에서 곧바로 드러낸 것입니다. 붉은 점이 하나뿐이면 단발이고, 여러 개가 연달아 있으면 연속 알람입니다. SUHO 카드는 대신 최근 6시간의 30분 단위 사용량 히트맵을 보여 주며, 색이 짙을수록 그 시간대에 사용이 잦았다는 뜻입니다.

실시간

실시간 구역은 몇 초 간격으로 갱신되며, 구역 머리글에 마지막 갱신 시각이 "0초 전"처럼 표시됩니다. 이 값이 계속 커지면 센서 연결을 확인하십시오.

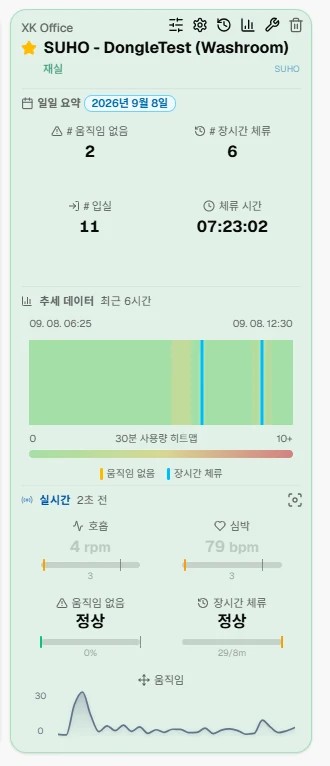

SUHO 카드

SUHO는 화장실처럼 사람이 잠깐 머무는 공간의 안전을 감시하는 센서입니다. 카드 구성이 Vital Sign과 다릅니다.

실시간 구역에서는 움직임 없음과 장시간 체류가 각각 정상 또는 경고 상태로 표시되며, 옆의 작은 숫자는 현재 경과 정도를 나타냅니다.

카드에 표시할 지표 고르기

카드 머리글 맨 왼쪽 아이콘이 그 입주자 전용 지표 설정입니다. 모달 안에 실제 카드가 미리보기로 들어 있고, 각 지표 타입마다 표시 여부를 켜고 끌 수 있습니다. 바꾼 내용은 그 카드에만 적용됩니다. 모든 카드에 한꺼번에 적용하려면 상단 바의 지표 설정을 쓰십시오.

카드 머리글의 막대그래프 아이콘을 누르면 그 입주자의 이력 데이터 화면이 열립니다. 카드가 한 사람의 하루를 요약한다면, 이 화면은 기간을 정해 그 사람의 흐름을 따라가는 곳입니다.

화면 위쪽에는 입주자 이름과 시설, 방, 재실 상태가 표시되고, 오른쪽에 기간 선택, CSV 내보내기, 인쇄, 튜토리얼 버튼이 있습니다. 그 아래 두 개의 탭이 이 화면의 뼈대입니다.

실시간 (5분) 탭

맨 위 요약 카드는 선택한 날짜 범위의 일 평균을 생체 신호, 수면, 재실 세 묶음으로 보여 줍니다. 임계값을 벗어난 값은 주황색으로 강조됩니다.

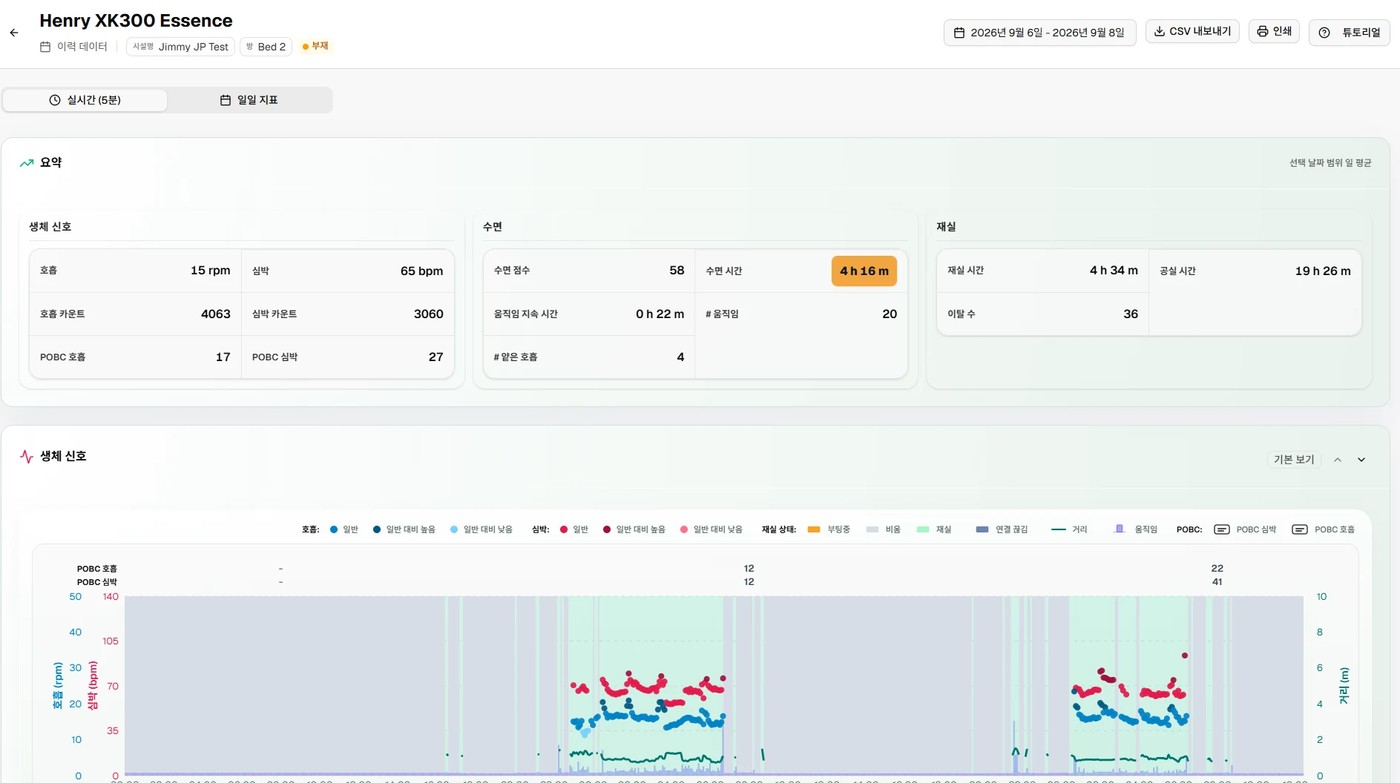

아래 생체 신호 차트가 이 탭의 핵심입니다. 배경색이 재실 상태를 나타내어, 초록은 재실, 회색은 비움, 짙은 남색은 연결 끊김, 주황은 부팅 중입니다. 그 위에 심박은 붉은 점, 호흡은 파란 점으로 찍히며, 각 점은 그 사람의 평소 대비 높음과 낮음에 따라 색조가 달라집니다. 옅은 초록 선은 거리, 아래쪽 보라색 막대는 움직임입니다. 차트 위에 마우스를 올리면 그 시각의 심박, 심박 Z-점수, 호흡, 호흡 Z-점수, 움직임, 재실 상태가 툴팁으로 나옵니다. 아래쪽 초록 막대는 기간 슬라이더로, 양 끝을 끌어 원하는 구간만 확대할 수 있습니다.

수면 차트는 같은 시간축 위에 수면 깊이를 분홍색 면적으로 그리고, 취침과 기상 시각을 세로 점선으로 표시합니다. 아래쪽 짧은 막대는 움직임 이벤트이며, 수면 중, 각성 중, 공실 상태 세 가지 색으로 구분됩니다.

일일 지표 탭

이 탭은 하루에 한 점씩 찍어 며칠에서 몇 주의 흐름을 보여 줍니다. 각 묶음마다 먼저 범위 타일이 나오고 그 아래 날짜별 차트가 이어집니다. 범위 타일은 선택 기간의 최솟값과 최댓값, 그리고 값들이 어디에 몰려 있는지를 점으로 보여 줍니다.

생체 신호 타일 차트 위쪽 두 줄에 날짜별 POBC 호흡과 POBC 심박이 나열되고, 이 줄만 훑어도 어느 날 무슨 일이 있었는지 한눈에 들어옵니다. 아래 막대는 호흡과 심박의 측정 카운트, 선은 일 평균값입니다.

수면 타일에서 보라색 막대는 수면 시간, 하늘색 막대는 움직임 지속 시간, 점은 움직임 횟수, 빨간 점은 얕은 호흡 횟수입니다.

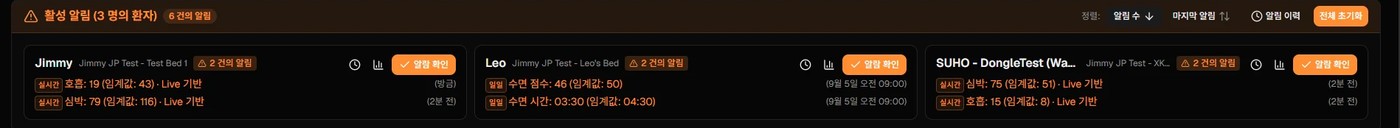

활성 알림

임계값을 벗어난 입주자가 생기면 화면 맨 위에 주황색 띠가 나타납니다. 머리글에는 대상 인원과 총 건수가 표시되고, 그 아래 입주자별 카드가 놓입니다. 알림 한 줄은 수면 점수: 46 (임계값: 50)처럼 항목, 도달한 값, 설정된 임계값 순으로 읽습니다. 오른쪽 괄호 안은 발생 시각입니다. 실시간 알림은 Live 기반이라는 꼬리표가 붙습니다.

카드에서 알림 알아보기

알림은 위쪽 띠에만 나타나는 것이 아닙니다. 해당 입주자의 카드도 함께 바뀌므로, 목록을 훑는 것만으로 어느 자리에 무슨 문제가 있는지 알 수 있습니다. 표시는 두 단계입니다.

• 카드 테두리. 알림이 있는 입주자의 카드는 테두리 전체가 주황색으로 바뀝니다. 카드가 여러 화면에 걸쳐 있어도 멀리서 바로 눈에 들어옵니다.
• 지표 칸의 글로우. 임계값을 벗어난 지표 칸에만 주황색 광채가 돕니다. 어떤 항목이 문제인지 카드를 열지 않고도 구별할 수 있습니다.

알림 이력

알림 이력은 그 입주자에게 발생한 알림과 설정 변경 기록을 함께 보여 줍니다. 기간을 정하고, 유형별로 걸러 내고, 검색할 수 있습니다. 각 항목에는 발생 시각, 확인 시각, 도달값, 임계값, 그리고 해제한 사람이 남습니다.

메모 추가로 그 시점의 상황을 글로 남길 수 있습니다. 왜 알림이 났고 어떻게 조치했는지를 적어 두면 다음 근무자가 같은 알림을 다시 조사하지 않아도 됩니다. 오른쪽 위 인쇄 아이콘으로 이력을 출력할 수 있습니다.

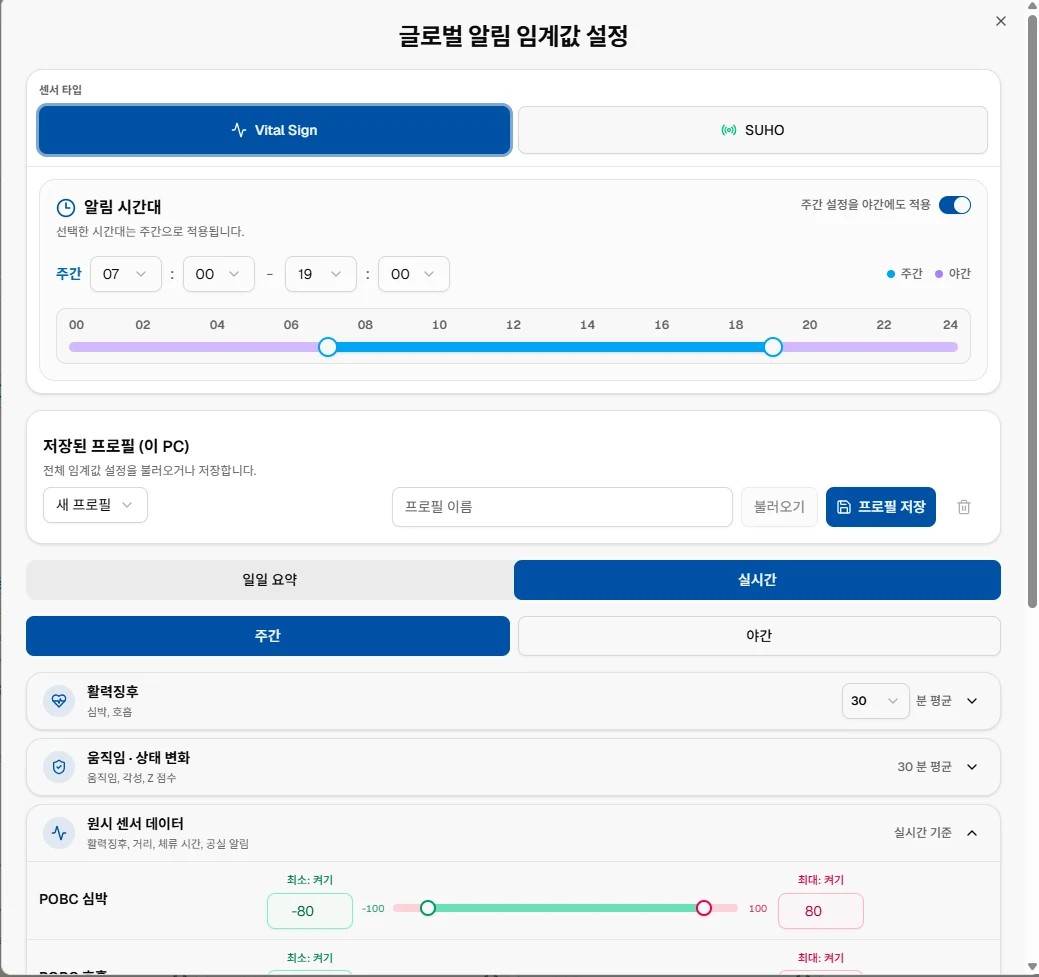

임계값은 어떤 값이 나왔을 때 알림을 울릴지 정하는 규칙입니다. 상단 바의 임계값 설정은 시설 전체에, 카드의 톱니바퀴 아이콘은 그 입주자에게만 적용됩니다.

설정의 네 층

1. 1
   센서 타입Vital Sign과 SUHO는 항목이 서로 다릅니다. 먼저 대상 센서를 고르십시오.
2. 2
   알림 시간대주간의 시작과 끝 시각을 정합니다. 예시는 07:00부터 19:00까지이며, 나머지가 야간입니다. 주간 설정을 야간에도 적용을 켜면 야간을 따로 설정하지 않고 같은 값을 씁니다.
3. 3
   일일 요약 · 실시간 탭하루치 집계값으로 판단할지, 지금 들어오는 값으로 판단할지 나눕니다.
4. 4
   주간 · 야간 탭같은 항목이라도 낮과 밤에 다른 값을 쓸 수 있습니다.

일일 요약 탭의 항목

일일 요약 탭은 하루가 끝나고 집계가 나온 값으로 판단합니다. 따라서 여기서 나오는 알림은 그날 아침 집계 시각에 한꺼번에 발생하며, 알림 줄에 일일 표가 붙습니다. 항목은 세 묶음입니다.

실시간 탭의 항목

실시간 탭은 지금 들어오는 값으로 판단합니다. 항목은 세 묶음이고 묶음마다 판단 기준이 다르므로, 어느 묶음을 켜느냐에 따라 알람이 뜨는 속도와 성격이 달라집니다.

원시 센서 데이터

같은 항목이라도 원시 센서 데이터 묶음은 평균을 거치지 않고 지금 들어온 값을 그대로 판단에 씁니다. 그만큼 가장 먼저 뜨지만 오탐도 그만큼 늘어납니다.

공실 알림의 두 파라미터

공실 알림은 사람이 자리를 비웠을 때 알리도록 설계된 기능입니다. 그런데 센서는 복도를 지나가는 사람에게도 재실을 잡습니다. 그런 짧은 스침이 끝날 때마다 알림이 울리면 쓸 수 없으므로, 두 개의 시간 파라미터로 걸러 냅니다.

• 공실 감지 민감도. 공실 알림을 낼 자격을 얻기 위해 필요한 최소 재실 시간입니다. 3분으로 두면, 3분 미만 머물다 나간 경우에는 알림이 나지 않습니다.
• 공실 유지 시간. 자리가 빈 뒤 알림까지 기다리는 시간입니다. 2시간으로 두면, 비고 나서 2시간이 지나야 알림이 발생합니다.

프로필로 설정 재사용하기

같은 임계값 묶음을 여러 시설이나 여러 입주자에게 되풀이해 적용해야 할 때 프로필을 씁니다. 값을 다 맞춘 뒤 프로필 이름을 적고 프로필 저장을 누르면, 다음부터는 목록에서 골라 불러오기만 하면 됩니다.

이메일과 SMS 알림

모달 맨 아래 알림 설정에서 이메일 주소와 전화번호를 각각 지정하고 활성화하면, 알림이 발생할 때 대시보드를 보고 있지 않아도 전달됩니다. 전화번호는 국가번호를 포함한 국제 형식으로 입력합니다.

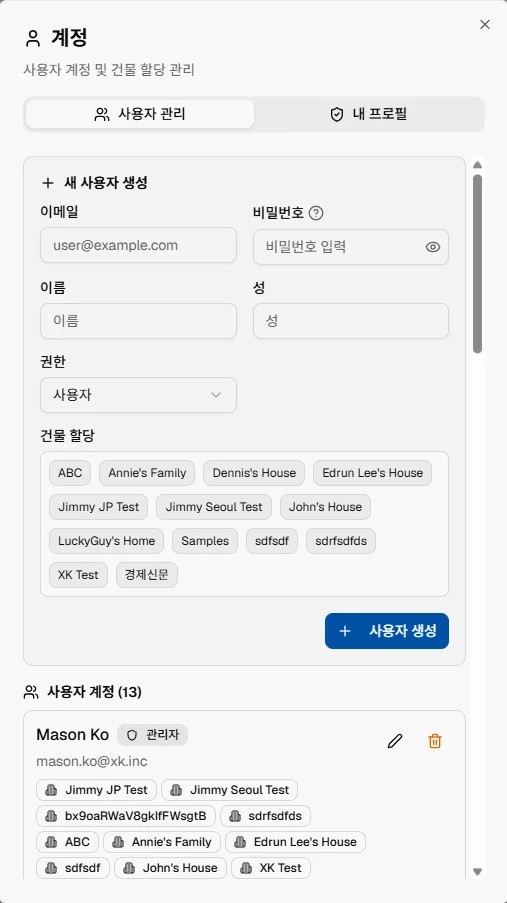

상단 바의 계정은 사용자 관리와 내 프로필 두 탭으로 나뉩니다. 사용자 관리는 관리자 권한이 있는 계정에서만 의미가 있습니다.

사용자 만들기

1. 1
   이메일과 초기 비밀번호를 입력합니다.
2. 2
   이름과 성을 입력합니다.
3. 3
   권한에서 사용자 또는 관리자를 고릅니다.
4. 4
   건물 할당에서 그 사람이 볼 시설을 모두 고릅니다.
5. 5
   사용자 생성을 누릅니다.

목록의 각 계정에는 연필 아이콘으로 정보를 수정하고, 휴지통 아이콘으로 계정을 삭제합니다. 퇴사자는 삭제하기 전에 건물 할당을 먼저 비워 두면 실수로 인한 접근을 즉시 막을 수 있습니다.

용어집

테마

이 문서는 밝은 테마를 기준으로 설명합니다. 상단 바의 테마 버튼으로 어두운 테마로 바꿀 수 있으며, 배치와 조작 방법은 완전히 같습니다. 야간 근무처럼 조명이 낮은 환경에서는 어두운 테마가 눈에 편합니다.

자주 겪는 상황
